VALUTAZIONE IN EXCEL STATO CONSERVAZIONE DELLE COPERTURE IN CEMENTO AMIANTO

Algoritmo in Excel per la valutazione dello stato di conservazione delle  coperture in cemento-amianto e del contesto in cui sono ubicate


Foglio Excel secondo la metodologia proposta dal Centro Regionale Amianto Lazio, in collaborazione con il Centro Regionale Amianto - ARPA Emilia Romagna e l’ISPO (Istituto per lo Studio e la Prevenzione Oncologica) della Regione Toscana

Il Centro Regionale Amianto Lazio, in collaborazione con il Centro Regionale Amianto - ARPA Emilia Romagna e l’ISPO (Istituto per lo Studio e la Prevenzione Oncologica) della Regione Toscana, ha sviluppato nel corso del 2013 un nuovo algoritmo, per la valutazione dello stato di conservazione delle coperture in cemento-amianto.


l'algoritmo basato su un modello bidimensionale che ha lo scopo di fornire uno strumento operativo, di facile applicazione, per ricavare indicazioni sul comportamento da tenere nei confronti di materiali in cemento contenenti amianto “a vista”, valutandone lo stato di conservazione ed il contesto in cui sono ubicati.
Lo strumento si dimostra particolarmente utile per la definizione delle azioni che devono essere intraprese (monitoraggio e/o bonifica) dal proprietario e/o dal responsabile dell’attività che si svolge nei locali interessati dalla presenza di questi materiali contenenti amianto (MCA).
Il metodo è applicabile principalmente alle coperture in cemento-amianto (CA). Gli indicatori considerati fanno capo a due distinte tipologie di parametri: questo perché per determinare la presenza del rischio è necessario considerare, oltre lo stato di conservazione del materiale, il contesto in cui è inserito l’edificio.
A ciascun parametro viene attribuito un punteggio stabilito in modo da limitare la variabilità dovuta alla soggettività del rilevatore. I parametri relativi la descrizione e il contesto in cui è ubicata la  copertura  vanno  valutati  complessivamente per  l’intera  superficie  mentre  per  lo  stato  di conservazione della copertura, quando non è uniforme, si deve tener conto della situazione che presenta maggiori criticità.
 Va sempre prevista una documentazione fotografica a corredo delle schede.

Guida alla compilazione:

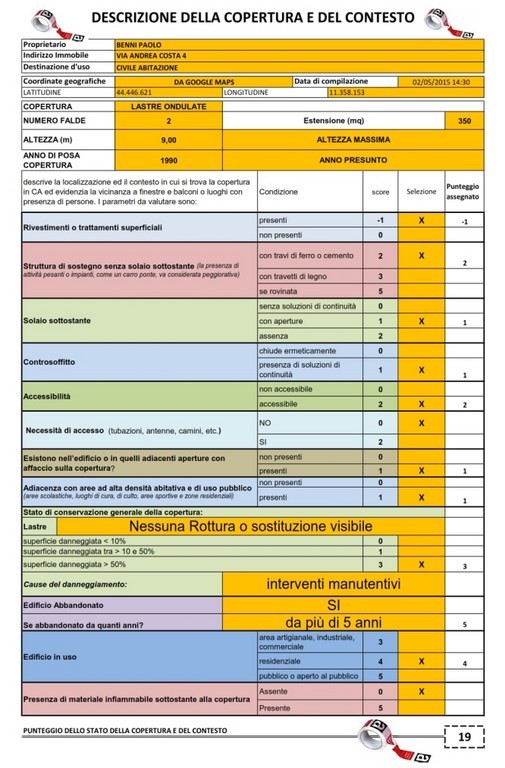

La scheda n°1 descrive la localizzazione ed il contesto in cui si trova la copertura in CA ed evidenzia la vicinanza a finestre e balconi o luoghi con presenza di persone. I parametri da valutare sono:
Rivestimenti o trattamenti superficiali – dopo anni dall’installazione le coperture subiscono un deterioramento  per  azione  delle  piogge  acide,  degli  sbalzi  termici,  dell’erosione  eolica  e  di organismi vegetali, che determinano corrosioni superficiali con affioramento delle fibre e conseguente liberazione di queste in aria. Quindi la presenza di rivestimenti o trattamenti superficiali, che limitano il rilascio di fibre, abbassa il punteggio complessivo
Struttura di sostegno senza solaio sottostante / Solaio sottostante – la presenza di un solaio rappresenta una barriera fisica (confinamento) tra la copertura e l’ambiente sottostante (la copertura  non  è  a  vista,  si  limita  l’accessibilità  alla  copertura  in  CA  ma  non  impedisce  la dispersione di fibre nell’ambiente confinato che si viene a creare). Viene attribuito punteggio 1 se vi sono aperture, quindi possibilità di accesso o possibilità che le fibre liberate possano penetrare in un ambiente confinato, con conseguente esposizione degli occupanti. Viceversa la mancanza di solaio implica una possibile esposizione degli occupanti alle eventuali fibre rilasciate. Inoltre la tipologia della struttura di sostegno determina un punteggio peggiorativo in base al materiale ed alle condizioni dello stesso, per via di un fattore di sicurezza strutturale dato che le lastre non sopportano il calpestio anche di una sola persona. La presenza di attività pesanti o impianti, come un carro ponte, va considerata nella valutazione finale come un elemento peggiorativo perché favorisce la trasmissione di vibrazioni che possono incidere sul rilascio di fibre da parte della copertura
controsoffitto, come il solaio, rappresenta una barriera tra la copertura e gli occupanti dell’edificio (limita l’accessibilità del materiale, ma non impedisce la dispersione di fibre tra la copertura ed il controsoffitto), non rappresenta un fattore di sicurezza contro le cadute dall’alto per sfondamento delle lastre di copertura
Accessibilità – deve essere valutata l’accessibilità del materiale per stimare la probabilità che gli occupanti dell’area danneggino accidentalmente o intenzionalmente, per vandalismo, il materiale. Una facile accessibilità aumenta inoltre la probabilità che persone si rechino sulla copertura senza opere provvisionali di sicurezza
Necessità di accesso – se vi è necessità di accedere alla copertura o in prossimità della stessa, ad esempio per attività di manutenzione, la probabilità di esposizione o quella che il materiale venga danneggiato è maggiore
Esistono nell’edificio o in quelli adiacenti aperture con affaccio sulla copertura – viene attribuito un punteggio se sono presenti aperture tipo terrazzi, balconi e finestre contigue alle lastre in posa perché possono essere elementi importanti nella definizione del rischio per coloro che abitano e/o lavorano nelle vicinanze
Adiacenza con aree ad alta densità abitativa e di uso pubblico – la presenza o meno, nell'area contigua al manufatto in cemento-amianto, di edifici abitati specialmente da popolazione in età molto giovane, come gli studenti, o con problemi di salute (luoghi di cura) determina priorità d’intervento vista la presenza di una popolazione più sensibile o un coinvolgimento di più soggetti data un’alta densità abitativa
Lastre – è importante quantificare la superficie danneggiata ed i motivi di tale danneggiamento per stabilire le azioni da intraprendere e se è utile continuare la valutazione o suggerire un intervento di bonifica. Il punteggio assegnato cresce in funzione della superficie danneggiata

Edificio abbandonato – se l’edificio è abbandonato la mancanza di manutenzione e di controllo può favorire il degrado del manufatto in CA e il danneggiamento causato da eventuali atti vandalici
Edificio in uso – il punteggio è associato al tipo di attività che si svolge nell’area
Presenza rilevante di materiale infiammabile sottostante alla copertura – è un fattore legato alla  sicurezza, in  quanto si  presume siano strutture a  rischio incendio elevato e  l’eventuale verificarsi dell’evento dannoso può interessare la copertura, compromettendone l’integrità e causando un elevato inquinamento ambientale.

La  scheda  n°2  serve  per  valutare  lo  stato  di  conservazione della  copertura  attribuendo un punteggio ai vari parametri di seguito riportati:
Compattezza del materiale – nelle lastre piane o ondulate l’amianto è inglobato in una matrice non friabile, che, quando è in buono stato di conservazione, impedisce il rilascio spontaneo di fibre. Per valutare la compattezza del materiale si assegna il valore 1 o 2 rispettivamente se con una pinza da meccanici un angolo si rompe nettamente con un suono secco o se la rottura è facile, sfrangiata e con un suono sordo. Se non è possibile raggiungere la copertura si assegna il valore 2 di default
Affioramento di fibre – per valutare se la matrice cementizia ingloba i fasci di fibre si osserva con  una  lente  di  ingrandimento la  superficie esposta  agli  agenti  atmosferici. Se  non  risulta possibile l’osservazione da vicino si attribuisce il valore 3 di default
Sfaldamenti, crepe, rotture – questo parametro, viene ora esaminato distintamente per ogni singolo lato in modo da fornire informazioni aggiuntive, utili per la valutazione d'insieme
Materiale friabile o polverulento in grondaia – per azione delle acque piovane le fibre superficiali della copertura vengono rilasciate e trascinate, raccogliendosi nei canali di gronda. Successivamente,  per   azione   del   vento,   il   materiale   polverulento  può   essere   disperso nell’ambiente
 Stalattiti  –  un  indicatore  della  dispersione  di  fibre  è  dato  dalla  presenza  di  materiale polverulento conglobato in stalattiti in corrispondenza dei punti di gocciolamento.

Procedura di calcolo:
 Sommare i punteggi attribuiti ai parametri che descrivono il contesto in cui è ubicata la copertura. Riportare il totale ottenuto sull’asse delle ascisse del grafico.
Analogamente sommare i punteggi attribuiti ai parametri che descrivono lo stato di conservazione della copertura e riportare il totale sull’asse delle ordinate del grafico (si deve tener conto del punteggio relativo al lato peggiore).
La coppia di valori così ottenuta individua un punto sul piano del grafico che cade in una delle quattro zone in cui è diviso il grafico stesso ed a cui corrispondono le azioni da intraprendere.


Il foglio excel proposto è gratuito e lo trovate nell'area condivisione gratuita riservata agli iscritti della nostra newsletter



Potete vedere un Esempio di stampa del documento  generabile utilizzando il foglio di excel da noi realizzato
